Introduksjon: Hvorfor denne veiledningen er viktig
Drevet av den raske veksten av elektriske kjøretøy (EV), energilagringssystemer (ESS), elektroverktøy og bærbar elektronikk, fortsetter etterspørselen etter sylindriske litium-ion-batterier å øke. Etter hvert som produksjonsvolumene øker, står produsentene overfor økende utfordringer knyttet tilkonsistens, sikkerhet, kostnadskontroll og skalerbarhet.
For ingeniører, innkjøpssjefer, systemintegratorer og nykommere innen batteriproduksjon, forståelsehvordan sylindriske cellemonteringsmaskiner fungerer, hva de inkluderer, og hvordan velge riktig utstyrer kritisk. En feil beslutning på utstyrsnivå kan føre til høye defektrater, produksjonsflaskehalser eller kostbare redesign.
Denne veiledningen er skrevet fra et praktisk produksjonsperspektiv og forklarer sylindriske cellemonteringsmaskiner trinn for trinn-fra grunnleggende definisjoner til detaljert prosesslogikk-uten å stole på vage eller forenklede utsagn.

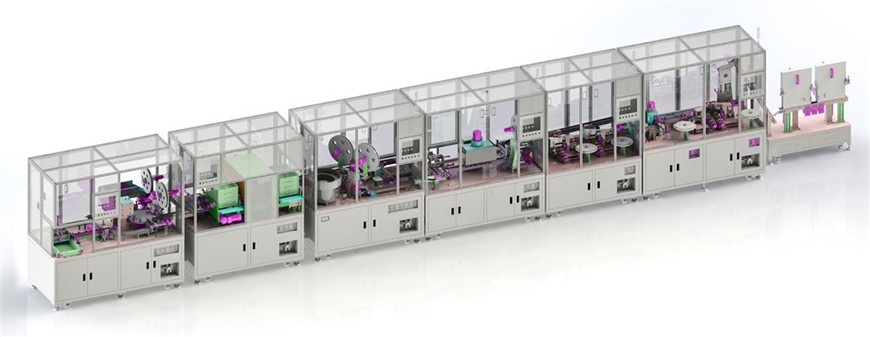

Hva er en sylindrisk cellemonteringsmaskin?
A Sylindrisk cellemonteringsmaskiner et spesialisert industrielt system utviklet for å sette sammen individuelle sylindriske litium-ionceller-som 18650, 21700 eller 4680 - til elektrisk og mekanisk stabile batteripakker eller moduler.
Maskinen utfører en rekke oppgaver, inkludert:
Nøyaktig plassering og arrangement av celler
Elektrisk tilkobling gjennom tapp- eller nikkelstrimmelsveising
Montering av isolasjon og konstruksjonsdeler
Mekanisk fiksering og forming
Inline inspeksjon og kvalitetsverifisering
Dens primære mål errepeterbar,-høypresisjonsmontering under kontrollerte forhold, som sikrer elektrisk ytelse, mekanisk pålitelighet og langsiktig-sikkerhet.
Vanlige sylindriske celleformater og deres innvirkning på utstyrsdesign
Ulike sylindriske cellestørrelser stiller forskjellige krav til monteringsutstyr på grunn av variasjoner i geometri, vekt, termiske egenskaper og strømkapasitet.
18650 celler
Diameter: 18 mm|Høyde: 65 mm
Mest modne og allment adoptert format
Høy kompatibilitet med automatiserte samlebånd
Krever høy hastighet og stabil langsiktig-drift

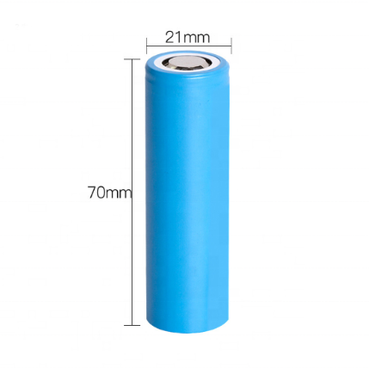

21700 celler
Større kapasitet enn 18650
Mye brukt i EV og energilagringsapplikasjoner
Høyere krav til sveisestyrke og strukturell stivhet
4680 celler
Stort-format sylindriske celler med betydelig økt energitetthet
Krever sterkere klemsystemer, avansert termisk kontroll og høyere-sveising
Utstyr skal håndtere høyere mekanisk belastning og strengere varmestyring
Tilpassede sylindriske celler
Brukes i FoU eller spesialiserte applikasjoner
Krever fleksibelt verktøy og rask omstillingsevne
Utvalgstips:Hvis fremtidig utvidelse til større celleformater er planlagt, velg modulære eller rekonfigurerbare monteringsmaskiner for å redusere reinvesteringskostnadene.

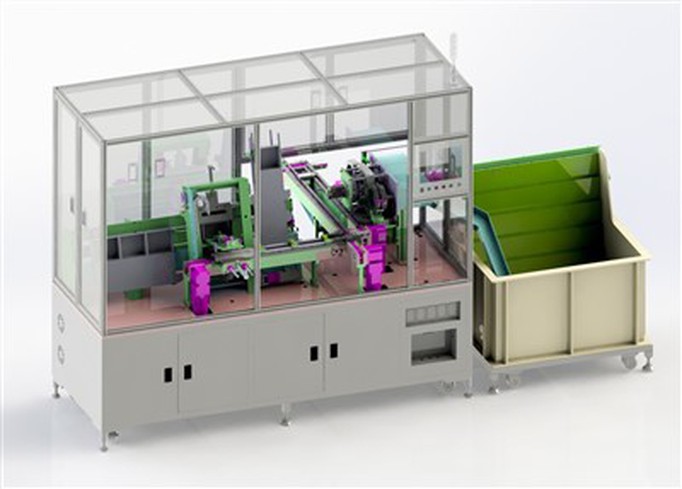

Kjernemoduler til en sylindrisk cellemonteringsmaskin
Et profesjonelt sylindrisk cellemonteringssystem består vanligvis av følgende moduler:
Cellemating og orienteringsmodul
Denne modulen laster individuelle celler fra skuffer eller magasiner og sikrer korrekt orientering og polaritet.
Viktige hensyn:
Pålitelig grep uten å skade cellehuset
Synssystemer for polaritets- og overflatedefektdeteksjon
Anti-statisk elektrisitet og kontamineringskontroll
Cellesorterings- og posisjoneringsmodul
Celler er arrangert i serier eller parallelle konfigurasjoner i henhold til pakkens design.
Viktige hensyn:
Høy repeterbarhet posisjonering
Stabil innspenning for å hindre bevegelse under sveising
Justeringsnøyaktigheten påvirker direkte sveisekvaliteten
Tab / nikkelstrimmel sveisemodul (kritisk prosess)
Ansvarlig for å lage den elektriske forbindelsen mellom celler.
Vanlige sveisemetoder:
Motstand punktsveising
Lasersveising
Viktige hensyn:
Sveiseenergikonsistens
Ensartet kontaktmotstand
Varmeinngangskontroll for å beskytte intern cellestruktur
Isolasjon og installasjon av strukturelle komponenter
Automatisk installasjon av isolasjonsplater, holdere, avstandsstykker og skillestykker.
Viktige hensyn:
Elektrisk isolasjonsnøyaktighet
Materialtoleransekompensasjon
Forebygging av kortslutningsrisiko-
Pakkefikserings- og formingsmodul
Mekanisk fiksering, skrustramming eller klebing av den sammensatte cellegruppen.
Viktige hensyn:
Momentkontroll
Limdispenseringsnøyaktighet
Termisk ekspansjonskompatibilitet
Inline inspeksjons- og testmodul
Sikrer kvalitet før endelig utgang.
Typiske tester inkluderer:
Spennings- og intern motstandsmåling
Inspeksjon av sveiseskjøt ved hjelp av maskinsyn
Feilavvisning og datalogging
PLS-kontrollsystem og HMI
Koordinerer alle moduler, administrerer parametere og lagrer produksjonsdata.
Viktige hensyn:
Sanntidskontrollpålitelighet
Kompatibilitet med MES / ERP-systemer
Feildiagnostikk og alarmhåndtering
Trinn-for-Sylindrisk cellemonteringsprosess
En standard sylindrisk batterimonteringsprosess inkluderer følgende trinn:
Cellelasting og polaritetsinspeksjon
Presisjonsposisjonering og fastspenning
Plassering av nikkelstrimmel eller flik
Sveising (punktsveising eller lasersveising)
Installasjon av isolasjonskomponenter
Mekanisk fiksering eller kapsling
Inline elektrisk og visuell testing
Endelig lossing og pakking
Hvert trinn må synkroniseres med syklustidskrav og kvalitetsterskler for å unngå nedstrømsfeil.
Veiledning for sammenligning og valg av sveiseteknologi
Motstandspunktsveising
Fordeler
Moden og kostnadseffektiv-
Egnet for høy-volumproduksjon
Begrensninger
Større varmepåvirket-sone
Følsom for overflatetilstand og elektrodeslitasje
Best for
Standard sylindriske cellepakker med moderate strømkrav
Lasersveising
Fordeler
Minimal varmepåvirkning
Høy presisjon og rene sveisesømmer
Utmerket konsistens
Begrensninger
Høyere initial utstyrskostnad
Krever presise optiske kontroll- og sikkerhetssystemer
Best for
Høy-elektronisk batterimoduler og førsteklasses applikasjoner

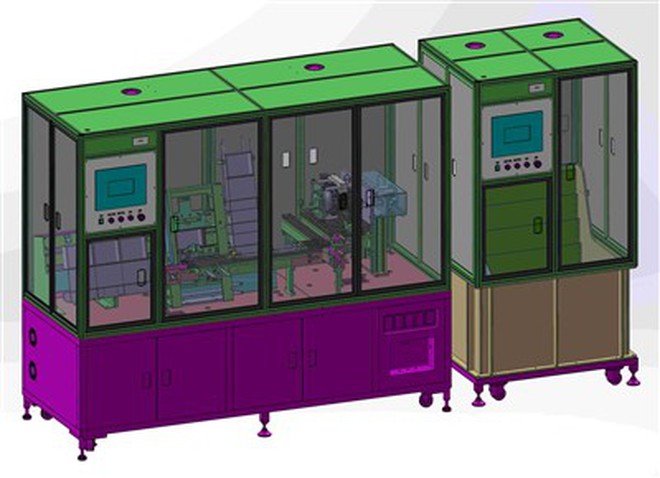

Fordeler med å bruke sylindriske cellemonteringsmaskiner
Betydelig forbedring av produksjonseffektiviteten
Redusert arbeidsavhengighet og operasjonell risiko
Høyere utbytte og produktkonsistens
Økt sikkerhet gjennom kontrollerte prosesser
Langsiktig-kostnadsreduksjon gjennom automatiseringsskalerbarhet
Hvordan velge riktig sylindrisk cellemonteringsmaskin
Når du vurderer utstyrsleverandører, fokuserer du på:
Støttede celleformater og toleranser
Syklustid og reell-utdatakapasitet
Valideringsdata for sveisekvalitet
Inline inspeksjonsdekning
Integrasjon med fabrikkautomatiseringssystemer
Tilgjengelighet av reservedeler og responstid for service
Overholdelse av sikkerhets- og regulatoriske standarder
Mulighet for oppgradering og utvidelse
Prosessvalidering og støtte for prøvetesting
Total Cost of Ownership (TCO), ikke bare kjøpesum

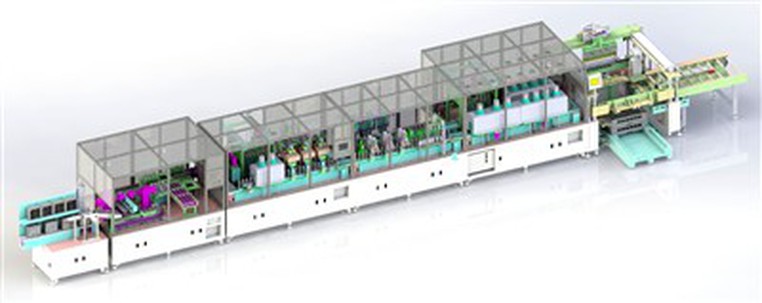

Beste praksis for installasjon, igangkjøring og drift
Oppretthold et rent, temperaturkontrollert-miljø
Utfør første-artikkelvalidering før masseproduksjon
Tren operatører, vedlikeholdsteknikere og kvalitetsingeniører separat
Ha kritiske reservedeler på lager
Dokumenter alle prosessparametere og kontrollversjoner
Implementere forebyggende vedlikeholdsplaner
Ofte stilte spørsmål (FAQ)
Er en sylindrisk cellemonteringsmaskin egnet for små-skalaproduksjon?
Ja. Halv-automatiske eller modulære systemer er ideelle for produksjon av lavt-til-middelvolum.
Hvor mye koster en sylindrisk cellemonteringsmaskin?
Prisene varierer avhengig av automatiseringsnivå og konfigurasjon, typisk fra titusenvis til flere hundre tusen USD.
Kan én maskin støtte flere cellestørrelser?
Mange systemer tillater celleformatendringer gjennom verktøyerstatning, forutsatt at designet støtter modularitet.
Fremtidige trender innen sylindrisk cellemonteringsteknologi
AI-baserte visuelle inspeksjonssystemer
Adaptiv sveiseparameterkontroll
Fleksible, modulære produksjonslinjer
Avansert lasersveising for-storformatceller
Digitale tvillinger og fjerndiagnostikk
Konklusjon: Er en sylindrisk cellemonteringsmaskin riktig for deg?
Hvis du planlegger å gå inn i eller utvide innen produksjon av litium-ionbatterier, er en godt-utformet sylindrisk cellemonteringsmaskin ikke lenger valgfri-det er en grunnleggende investering for kvalitet, skalerbarhet og konkurranseevne.
Å forstå teknologien, prosessene og utvelgelseskriteriene beskrevet i denne veiledningen vil hjelpe deg med å ta informerte beslutninger og unngå kostbare feil.
